Restful API

[개요] - bizplay에서 제공하는 API를 통해 ERP사에서 개발을 진행 합니다.

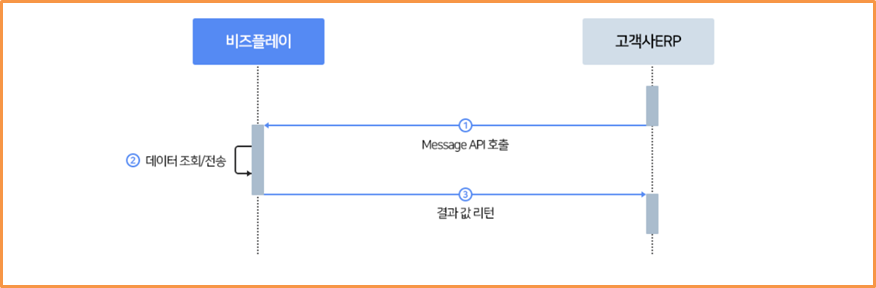

[그림1] API방식

① Message API 호출을 bizplay로 전송 합니다. ② 데이터 조회/전송을 수행 합니다. ③ 요청된 결과 값을 다시 전송 합니다. ※ 고객을 식별할 수 있는 고유 키를 발급해 드립니다. ※ 운영 환경은 Https 인증방식 암호화 합니다.

[방화벽 설정] - bizplay는 OPEN API 로 연결 되어 아래와 같은 Out-Bound 방화벽 설정이 필요 합니다. (In-bound 없음)

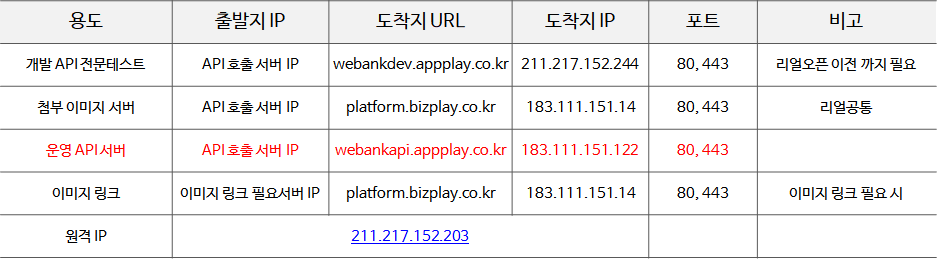

[그림2] 방화벽 설정

① bizplay는 목동 KT IDC센터에 금융 클라우드 센터로 운영 합니다. ② 도착지 호출은 URL 방식으로 내부 서버에서 DNS를 찾을 수 없으면 HOSTS파일에 등록해야 합니다. ③ 개발 API 전문테스트는 개발 작업 시 에만 필요 합니다. ④ 이미지 링크는 ERP나 GW에서 첨부 이미지 링크가 필요할 경우 사용 합니다.

[API 실습] - GET방식으로 외부 사이트를 이용하여 실습을 합니다.

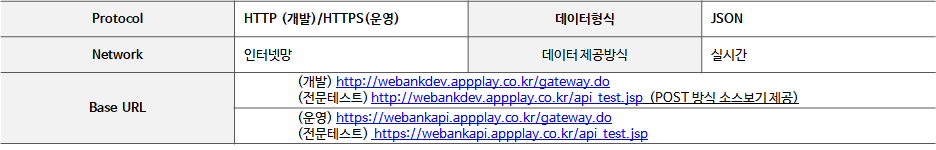

[그림3] API URL

▶ 개발 전문을 테스트 페이지에서 확인 합니다. 1. http://webankdev.appplay.co.kr/api_test.jsp 열고

2. ①"서비스 코드 목록"에 "카드 영수증 처리 내역 조회(0411)" 선택하여 ②"쿼리전송"을 클릭 합니다. ③ JSON_OUT 결과물이 나옵니다. 3. 결과 확인 http://jsonviewer.stack.hu/ 에 접속하여

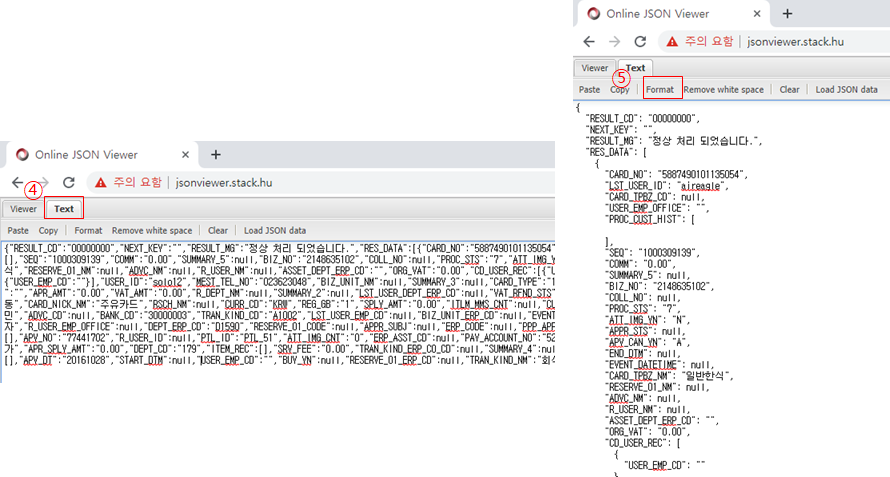

[그림5] JSON Viewer 화면

4. ③번 결과물을 ④"Text" 항목 선택 후 붙여넣기를 합니다. ⑤"Format" 탭을 클릭하면 결과물이 정렬됩니다.

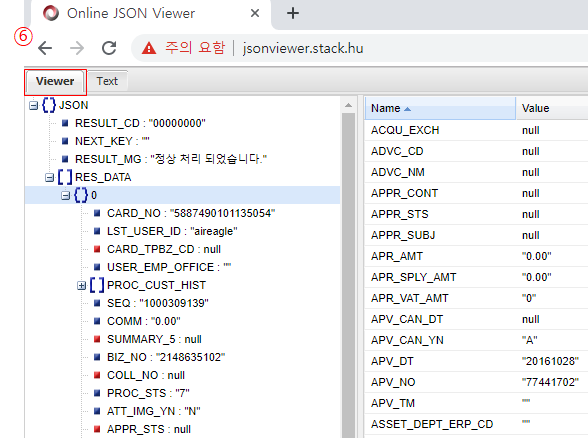

[그림6] JSON Viewer 화면

5. ⑥"viewer" 탭을 클릭하면 정렬된 결과물을 확인 할 수 있습니다.

▶ get 방식 API테스트 - URL 인코딩된 API 입력값 구하기 URL인코딩(base64) : Protocol로 사용하는 http URL에는 의미를 가진 문자가 있음 해당문자를 URL에 명령어로 인식하지 못하도록 암호화 하는 방법

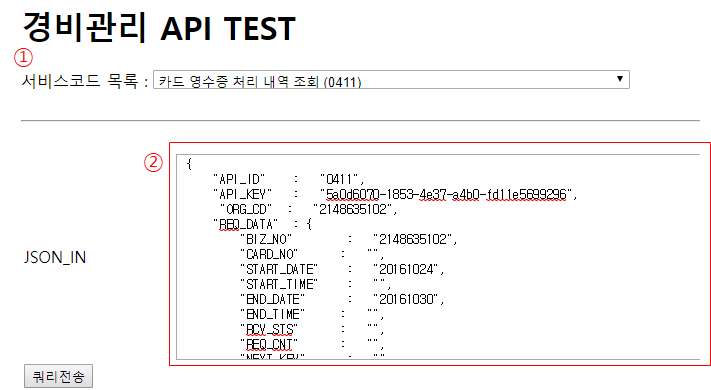

① "서비스코드 목록" 에서 "카드 영수증 처리 내역 조회 (0411) 선택합니다. ② JSON_IN 입력된 내역을 복사합니다.

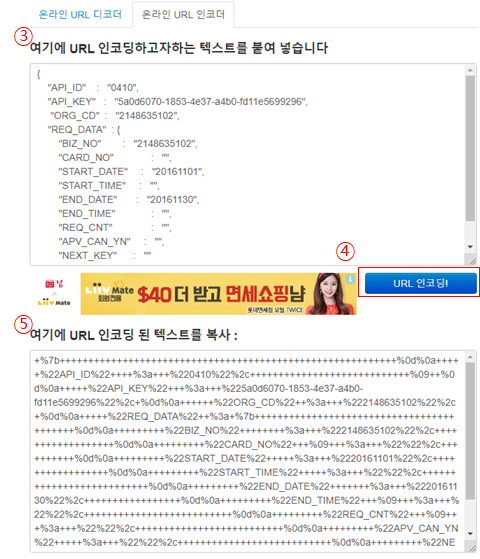

[그림8] URL 인코딩

http://www.convertstring.com/ko/EncodeDecode/UrlEncode 접속하여 복사한 내역을 "여기에 URL 인코딩하고자하는..." 붙여 넣습니다. ④ "URL 인코딩!"을 클릭합니다. ⑤ "여기에 URL 인코딩 된 텍스트를 복사 : " 출력물 값을 복사합니다.

[그림9] 메모장

⑥ 메모장안에 "http://webankdev.appplay.co.kr/geteway.do?JSONData=" 입력합니다. ⑦에 ⑤결과물을 붙여 넣습니다.

[그림10] Chrome 주소란

⑧ "Chrome" 실행하여 주소란에 "{그림9} 메모장" 안에 있는 내용을 복사하여 붙여넣습니다.

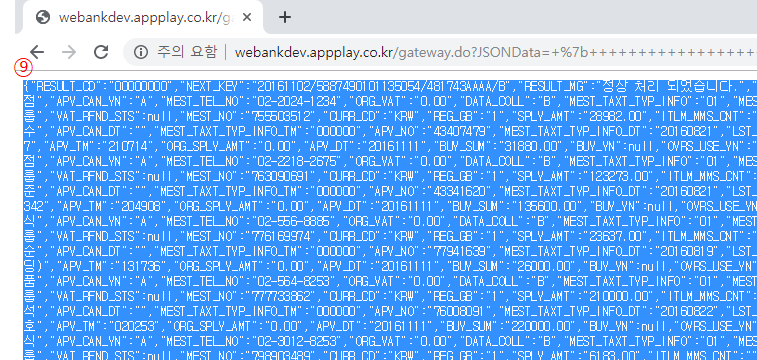

[그림11] URL인코딩 실행 화면

⑨ URL 실행 후 결과물을 복사합니다. 위에 "▶ 개발 전문을 테스트 페이지에서 확인 합니다." 에서 3~5 설명되어 있는데로 실습을 합니다.

▶ 리바운드 전문 - 전문 통신 특성상 응답을 무한정 길게 전송이 불가능하기 때문에 일정 건별로 페이징을 반복하여 전문을 호출합니다.

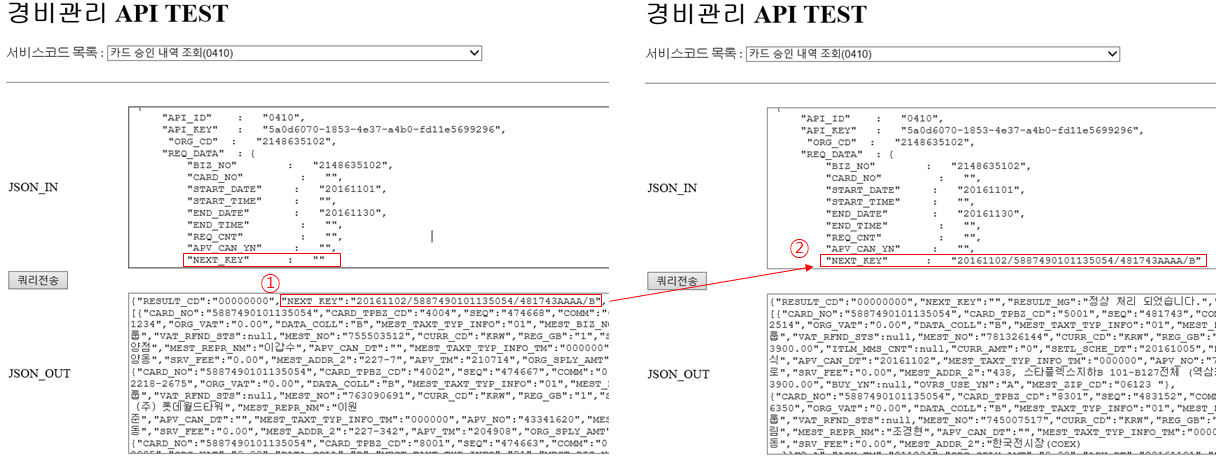

[그림12] NEXT_KEY

① 쿼리전송을 하여 JSON_OUT 결과창에 "NEXT_KEY" 값이 있는지 확인합니다. "NEXT_KEY" 값이 있으면 다음 페이지가 존재하기 때문에 다시 요청을 하여야 합니다. ② JSON_IN 창에 "NEXT_KEY" :" 뒤에 ①JSON_OUT 창에 나온 "NEXT_KEY"을 입력 후 쿼리전송을 합니다.

▶JOSN_IN 쿼리 설명 - JSON_IN 쿼리는 "공통부", "입력부"로 나누어 집니다.

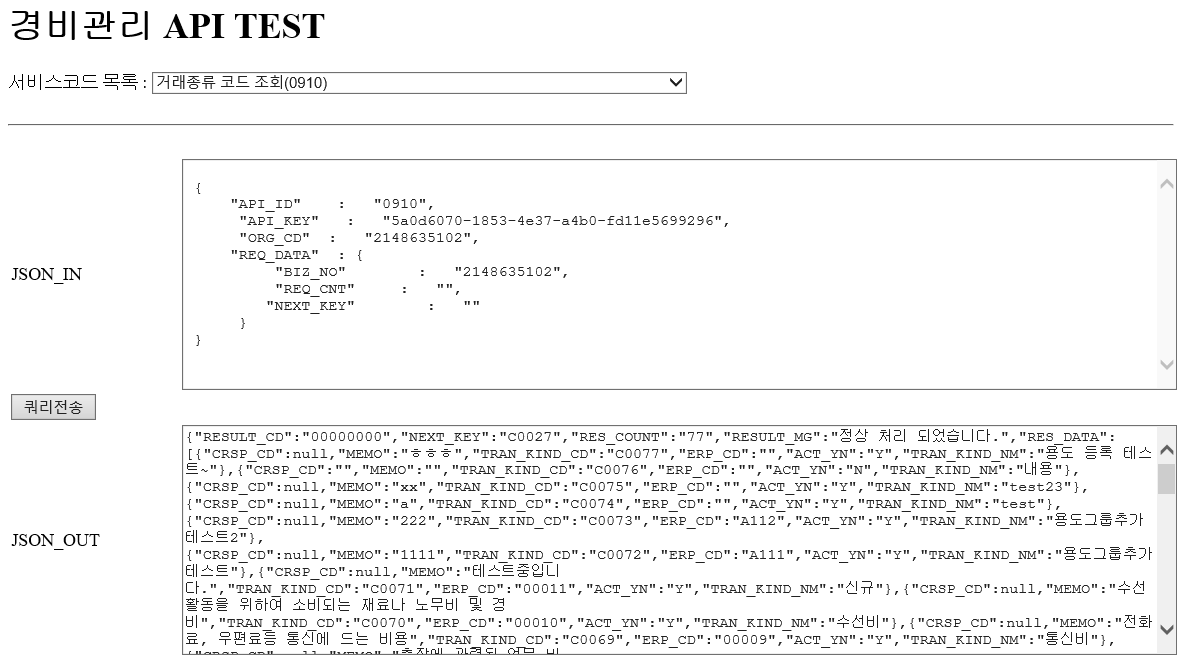

[그림13] API 0910 조회

- http://webankdev.appplay.co.kr/api_test.jsp 접속하여 - "서비스코드 목록"에서 "거래종류 코드 조회(0910)" 선택 후 "쿼리전송"을 클릭합니다. - 쿼리문 {① "API_ID" : "0910", ② "API_KEY" : "5a0d6070-1853-4e37-a4b0-fd11e5699296", "ORG_CD" : "2148635102", ③ "REQ_DATA" : { ④ "BIZ_NO" : "2148635102", ⑤ "REQ_CNT" : "", ⑥ "NEXT_KEY" : "" } }

- 공통부 설명 ① 서비스코드 "거래종류 코드(0910)" 조회ID 입니다. ② 발급받은 "인증키"를 입력합니다. - 입력부 설명 ③ 입력부 시작 구분값입니다. ④ 조회하고자 하는 고객사 "사업자번호"를 입력합니다. ⑤ 조회할 "요청건수"를 입력합니다. ⑥ "다음결과키" 한화면에 일정 건수만 표시되어 다음건수 조회시 "JSON_OUT" 응답내용에 "NEXT_KEY" 입력합니다.
