AGENT (Temp DB)

[개요] - ERP사에서 생성한 Temp 테이블에 bizplay에서 제공하는 경비관리 데이터를 저장합니다.

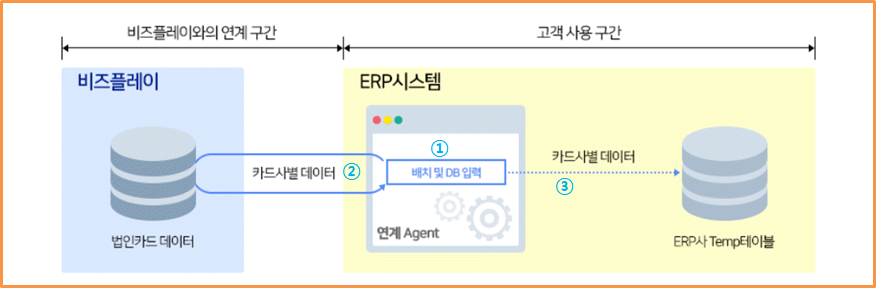

[그림1] 에이전트 구성도

① ERP시스템에 설치한 연계 Agent데몬이 설정한 시간에 작업을 시작 합니다. ② bizplay OPEN API 호출 하여 응답 받습니다. ③ ERP사에서 생성한 Temp테이블에 데이터를 저장 합니다.

※ 고객사 DBMS는 Oracle, MS-Sql, DB2, 파일DB 등 가능 합니다. ※ ③번 DB 저장 외 SAP RFC방식, FTP(파일전송) 등 가능 합니다. ※ Temp Table에서 내부에 활용하는 업무는 고객 또는 ERP업체가 작업 해야 합니다.

[방화벽 설정] - bizplay는 OPEN API 로 연결 되어 아래와 같은 Out-Bound 방화벽 설정이 필요 합니다. (In-bound 없음)

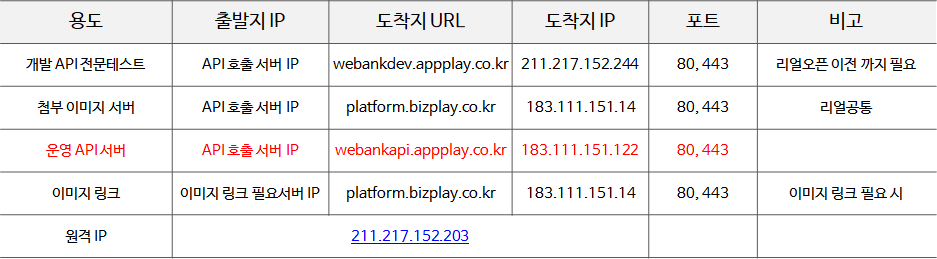

[그림2] 방화벽 설정

① bizplay는 목동 KT IDC센터에 금융 클라우드 센터로 운영 합니다. ② 도착지 호출은 URL 방식으로 내부 서버에서 DNS를 찾을 수 없으면 HOSTS파일에 등록해야 합니다. ③ 개발 API 전문테스트는 개발 작업 시 에만 필요 합니다. ④ 이미지 링크는 ERP나 GW에서 첨부 이미지 링크가 필요할 경우 사용 합니다.

[DB접속정보] - 생성된 DB Temp 테이블 접속 할 수 있는 계정과 암호를 제공하여 주어야 합니다.

[에이전트 설치 사양] - H/W, O/S 설치 사양 입니다.

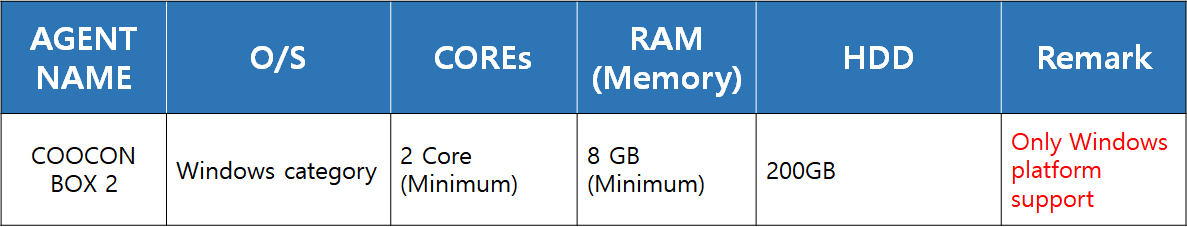

[그림3] H/W, O/S 사양

※ MS 서버만 설치 가능합니다. ※ Oracle, MS-Sql, DB2, 파일DB 등 접근 가능합니다.

[에이전트 사용법] - 에이전트(쿠콘박스2.0) 설치 방법입니다.

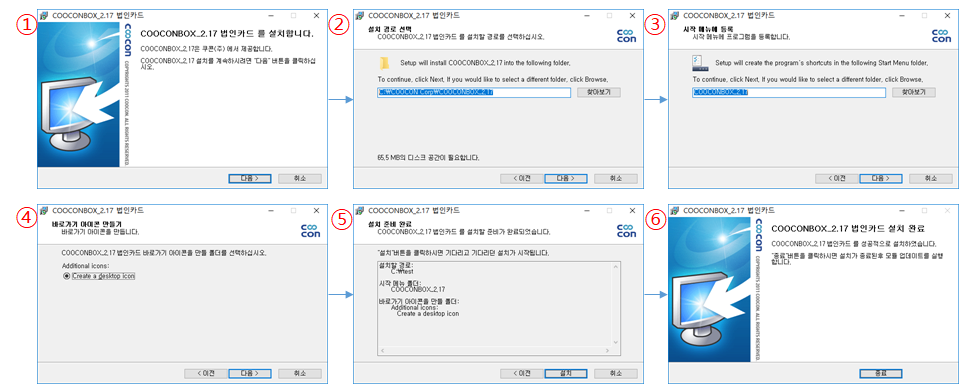

[그림4] 에이전트 설치

① CooconBox2.0법인카드.exe 설치 파일을 실행 후 다음을 클릭합니다. ② 설치경로 를 선택 후 다음을 클릭합니다. ③ 시작 메뉴에 프로그램을 등록합니다. ④ 바로가기 아이콘을 만듭니다. ⑤ 프로그램을 설치를 시작합니다. ⑥ CooconBox 설치가 완료 되었습니다.

- 에이전트 "환경설정" 방법입니다.

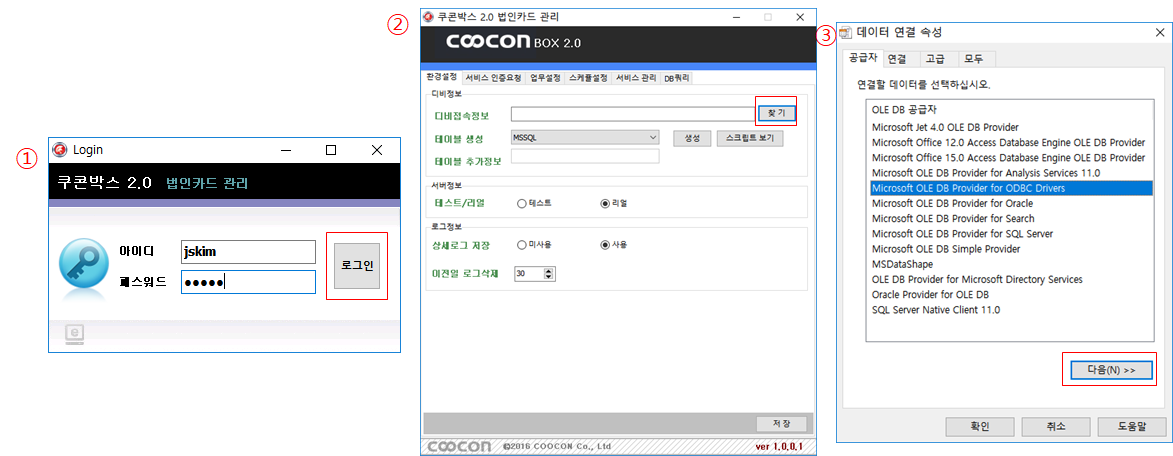

[그림5] 환경설정

① 설치된 경로에서 Coocon_Config.exe 를 실행합니다. ② "환경설정" 탭에서 "디비접속정보" "찾기"를 클릭합니다. ③ 데이터 연결 속성 팝업창에서 연결할 데이터를 선택합니다.

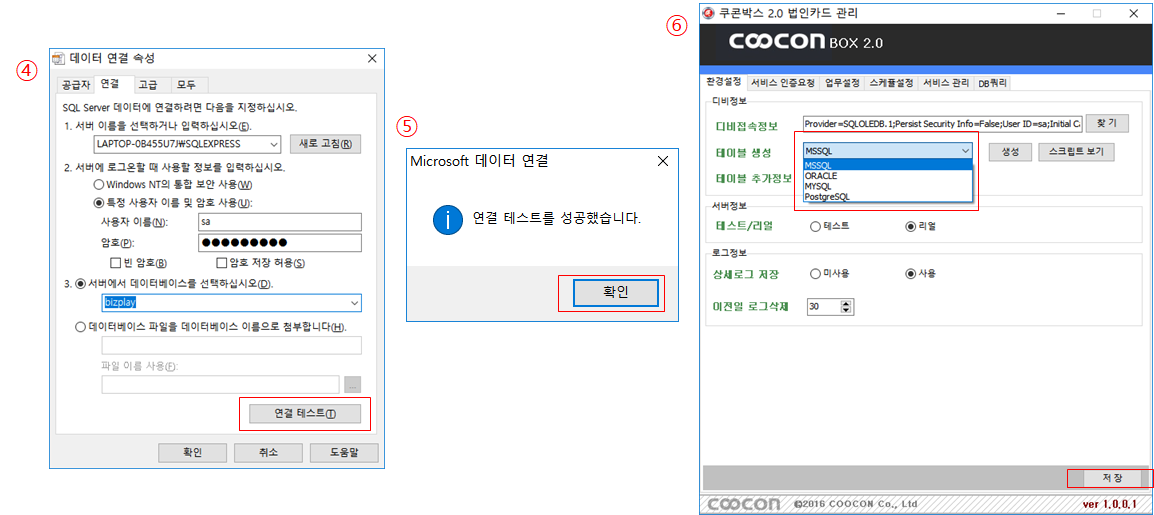

[그림6] DB 연결

④ 1. 서버 이름을 선택하거나 입력을 합니다. 2. 서버에 로그온할 때 사용할 정보를 입력합니다. - "암호 저장 허용(S)" 체크 3. 서버에서 데이터베이스를 선택합니다. - "연결 테스트(T)" 클릭 합니다. ⑤ 데이터 연결 성공여부를 확인합니다. ⑥ "테이블 생성"에서 DB 선택 후 "생성"을 클릭합니다. - "저장"을 클릭 합니다.

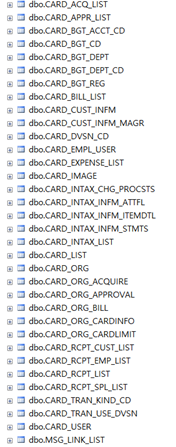

[그림7] 테이블 생성

- 에이전트 "서비스 인증요청" 방법입니다.

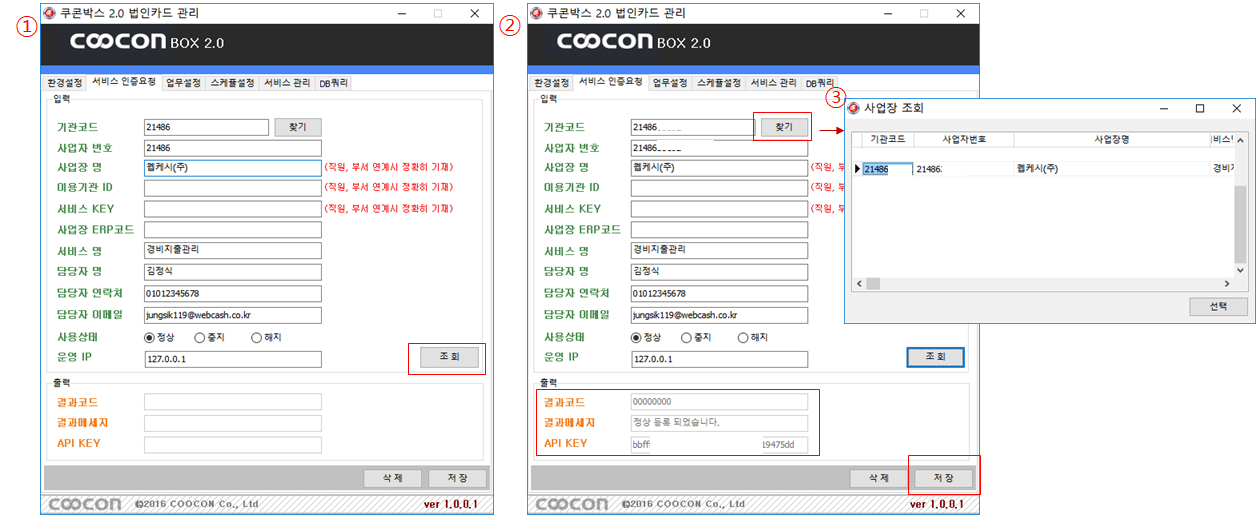

[그림8] 서비스 인증요청

① 기관코드, 사업자 번호, 사업장 명, 서비스 명, 담당자 명, 담당자 연락처, 담당자 이메일, 운영IP 입력 후 "조회"를 클릭 합니다. (고객사 담당자 명 입력) ② "출력"부분에 결과코드, 결과메세지, API KEY 출력되면 결과메세지 확인 후 "저장"을 클릭합니다. ③ "찾기" 클릭하면 "사업장 조회" 팝업창이 뜨며 저장한 정보를 확인 할 수 있습니다.

- 에이전트 "업무설정" 방법입니다.

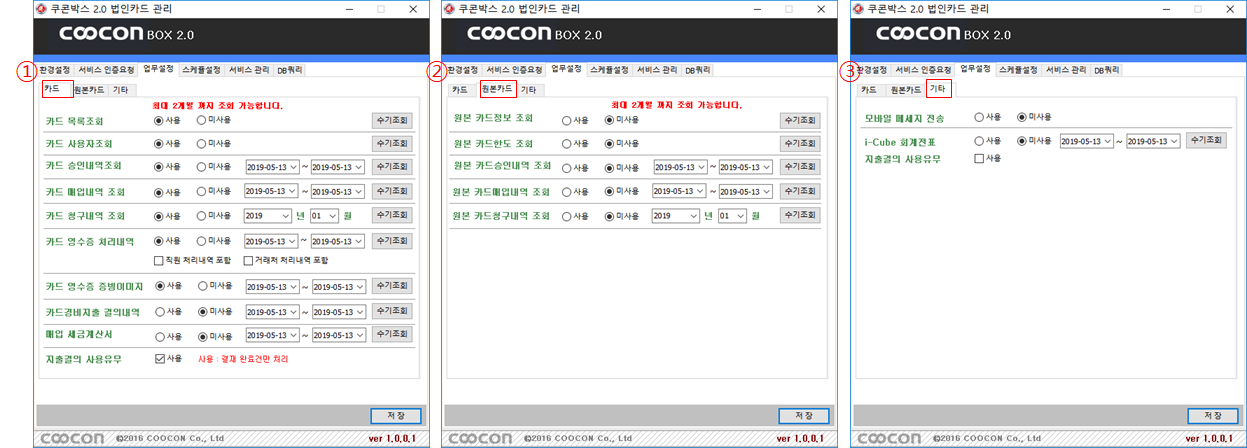

[그림9] 업무설정

① 탭 "카드" bizplay 데이터전송을 설정하는 화면입니다. ② 탭 "원본카드" 카드사 원본 데이터전송을 설정하는 화면입니다. ③ 탭"기타" 모바일 메세지 전송, i-Cube 회계전표, 지출결의 사용유무 설정하는 화면입니다. ※ 모바일 메세지 전송 - 모바일 메세지 전송을 하기 위해서는 그린메시지 설치가 필요 합니다. - 에이전트 설치된 폴더 "Conf.ini" 파일안에 "#그린메세지 interval : 분단위" 설정을 합니다. - 테이블 "MSG_LNK_LIS" 데이터를 넣어 메세지 전송을 합니다.

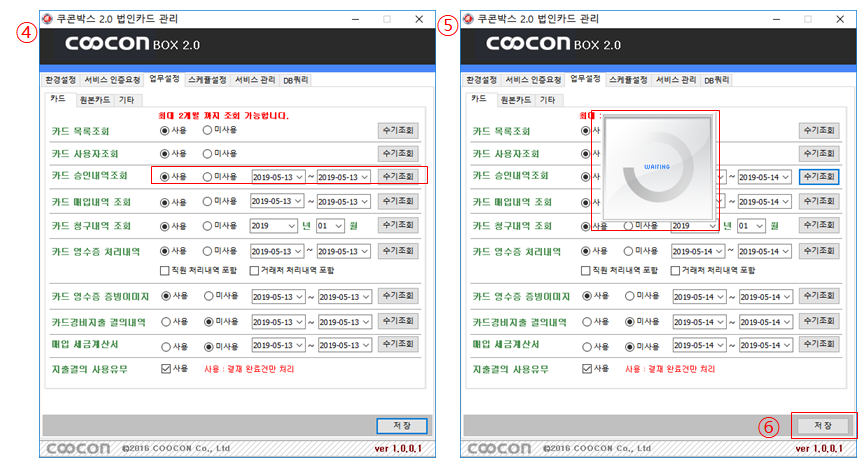

[그림10] 수기 조회

④ 승인내역 수기조회시 "사용" 체크, "기간설정"(최대 2개월) 후 "수기조회" 클릭 합니다. ⑤ "팝업창" 뜨면서 승인내역 데이터를 가져옵니다. ⑥ 설정을 마친 후 "저장"을 클릭합니다.

- 에이전트 "스케줄설정" 방법입니다.

[그림11] 스케줄 설정

① "카드" 탭을 클릭합니다. (고객사 사용 서비스 선택) ② "카드목록조회" "월~일"요일까지 선택가능하고 선택시간에 1번 자동으로 조회합니다. ③ "승인내역조회" 탭을 클릭합니다. ④ "월~일"요일 선택합니다. ⑤ "시", "분" 선택 후 "추가"를 클릭하면 목록에 시간이 추가됩니다. 목록에 시간 선택 후 "제거"를 클릭하면 삭제가 됩니다. ⑥"이전일 부터 조회" 설정된 이전날짜부터 당일까지 데이터를 조회합니다. ⑦ 설정이 끝나면 "저장"을 클릭합니다.

- 에이전트 "서비스 관리" 방법입니다.

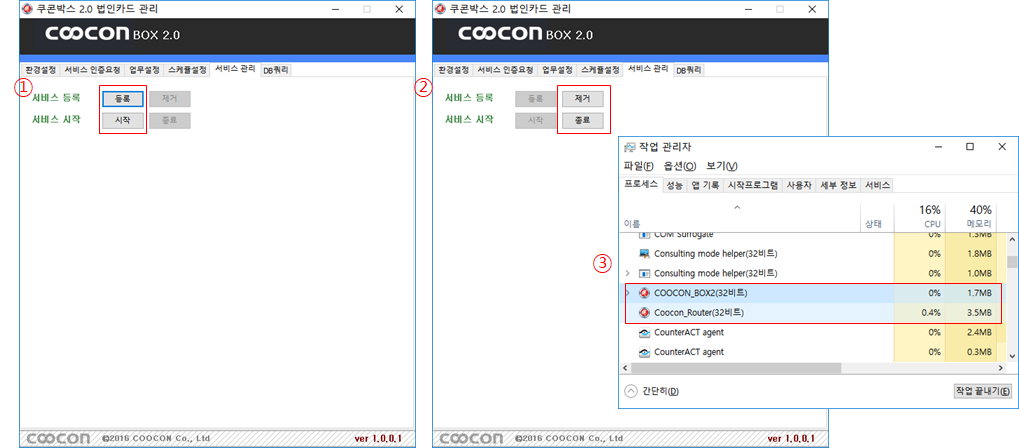

[그림12] 서비스 관리

① "서비스 등록"에서 "등록"버튼을 클릭 합니다. - COOCON_BOX2.exe 서비스에 등록을 시킴 "서비스 시작"에서 "시작"버튼을 클릭 합니다. - COOCON_BOX.exe, Coocon_Router.exe 실행이 됩니다. ② "서비스 시작"에서 "종료"클릭시 서비스가 종료됩니다. "서비스 등록"에서 "제거"클릭시 서비스가 제거됩니다. ③ "작업관리자" 프로세스 실행되는 화면입니다.

- 에이전트 "DB쿼리" 방법입니다.

[그림13] DB쿼리 관리

① 리스트박스 클릭 후 목록을 선택합니다. ② 조회된 DB쿼리문을 수정합니다. ③ "수정"버튼을 클릭합니다.
